加氣混凝土介紹

?蒸壓加氣混凝土是由磨細的硅質材料（石英砂、粉煤灰、尾礦粉、頁巖等）、鈣質材料（水泥、石灰等）、發(fā)氣劑（鋁粉） 和水等攪拌、澆筑、發(fā)泡、靜停、切割和蒸壓蒸養(yǎng)護而得的多孔混凝土制品，屬硅酸鹽混凝土。由于采用蒸壓養(yǎng)護工藝，故稱為蒸壓加氣混凝土，但一般簡稱加氣混凝土。

?加氣混凝土的鈣質材料常有水泥和石灰；硅質材料，常用的有石英砂、礦渣、粉煤灰等；發(fā)氣劑則多采用鋁粉和鋁粉（膏）。為說明加氣混凝土的不同稱呼時，多冠以主要材料的品種，如目前主要有兩大類加氣混凝土：砂加氣混凝土和粉煤灰加氣混凝土。其中粉煤灰加氣混凝土占市場份額的90％，而砂加氣只占10％。

性能特點

（1）容重輕。砌塊≤500kg/m3，不僅可以做隔墻板、屋面板，還更多用于外墻板，也可用于樓板。它的自重約是混凝土的20％，磚的28％。

（2）耐火極限高。加氣混凝土砌塊耐火極限700℃以上，700℃以下高溫其強度不會受損，為一級耐火材料。

（3）保溫隔熱。砌塊干導熱系數λ=0.12-0.16W/m·K，僅及混凝土的13％，實心磚砌體的28.6％，是一種高效保溫隔熱圍護結構材料，在確保必要的隔熱保溫性能的前提下，可比其它材料做成的墻體、屋面薄得多。

（4）耐久性好。加氣混凝土是一種以托勃莫來石為主要礦物成分的硅酸鹽材料，不存在老化問題，也不易風化，是一種耐久的建筑材料，其正常使用壽命完全可以和各類永久性建筑物的壽命相匹配。

（5）綠色環(huán)保。加氣混凝土產品的γ 射線照射量僅為12μγ/h，遠低于37μγ/h 的國家標準和24μγ/h的國際標準。

（6）可加工性好。砌筑方便，一塊砌塊相當于18塊紅磚，降低勞動力成本，可很方便地在現(xiàn)場進行鋸、刨、切割、開槽等加工作業(yè)。

（7）隔音性能好。加氣混凝土的多孔結構使其具備了良好的吸音、隔聲性能。100mm厚砌塊墻體雙面抹灰，平均隔聲量為40.6dB。

加氣混凝土主要原材料原求

（一）粉煤灰

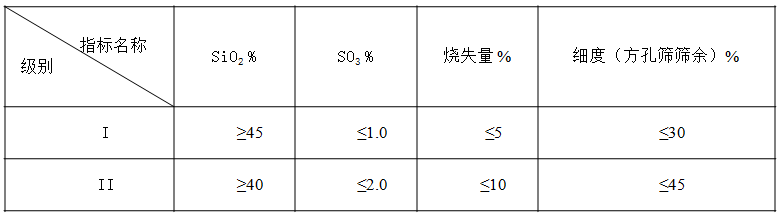

符合JC/T 409-2001《硅酸鹽建筑制品用粉煤灰》標準中的要求，主要技術指標如下：

粉煤灰的放射性應符合GB6763-2000的規(guī)定。

二、石英砂

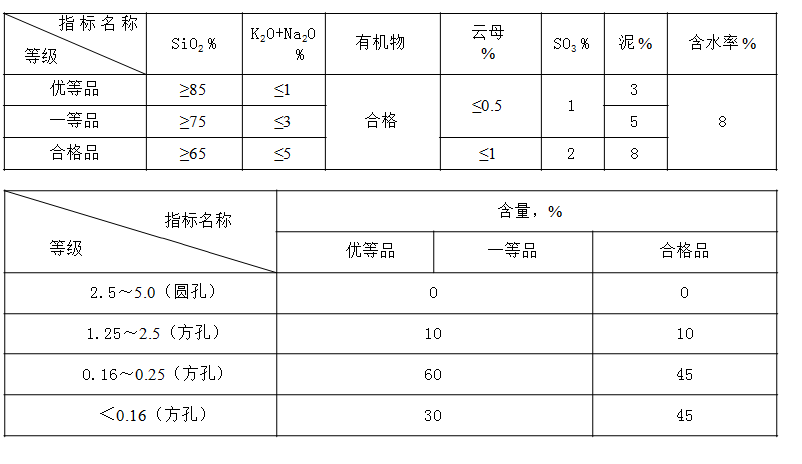

應按照JC/T 622《硅酸鹽建筑制品用砂》中規(guī)定的標準進行選用。

（3）生石灰：

所用生石灰符合JC/T 621-1996《硅酸鹽建筑制品用生石灰》標準中的要求。

（4） 鋁粉：

符合JC/T 407-2008《加氣混凝土用鋁粉膏》標準。

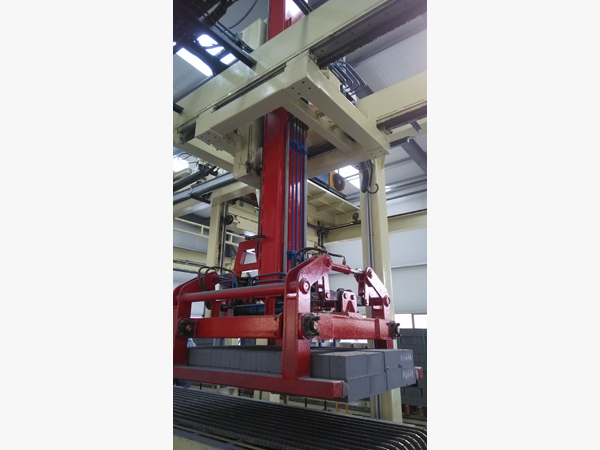

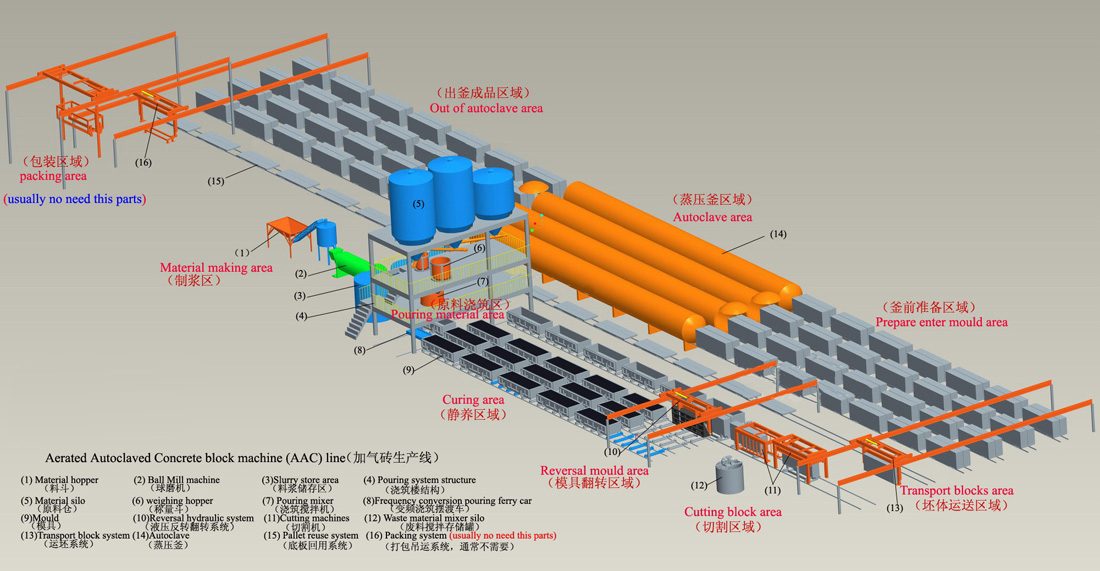

加氣磚生產線

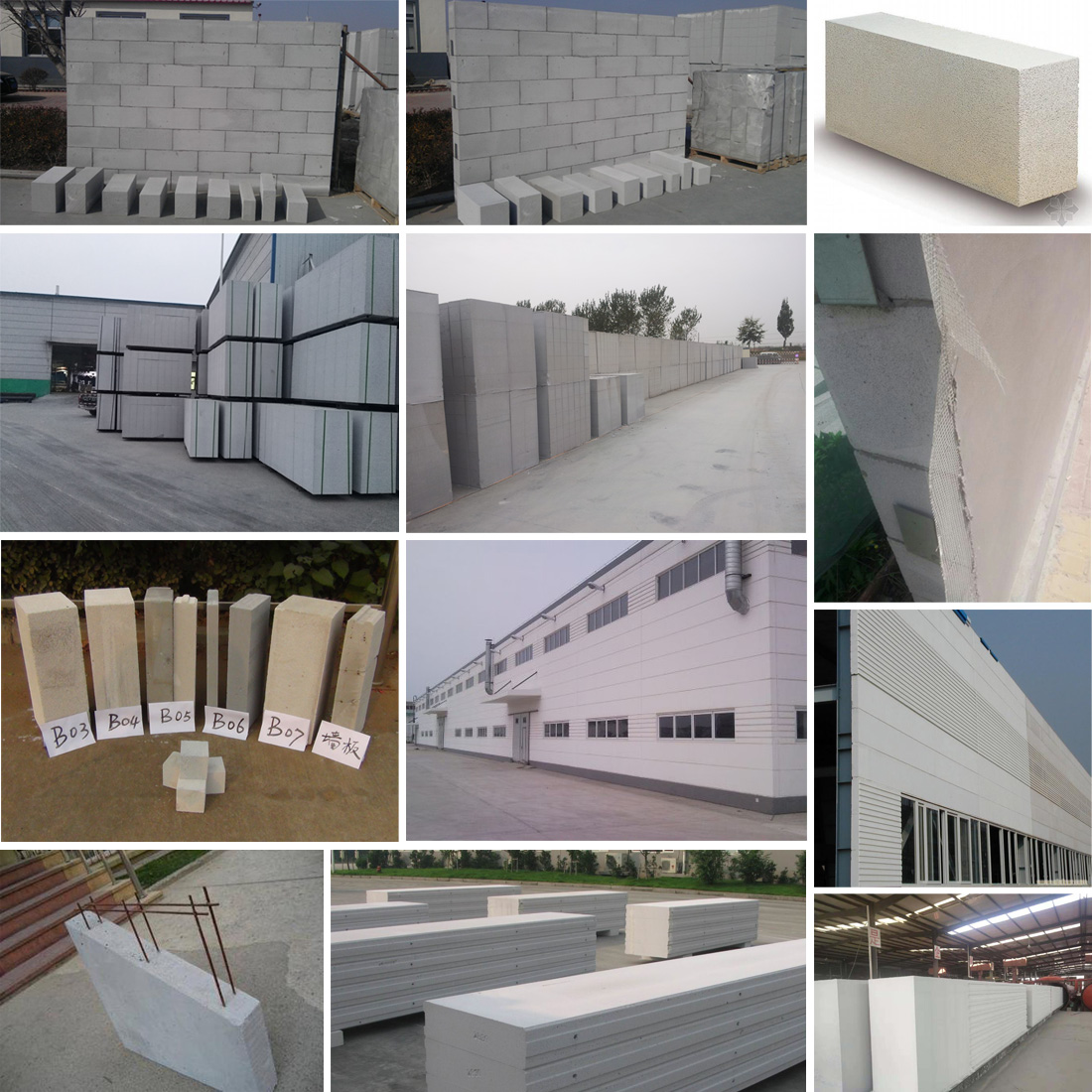

砌塊、板材的規(guī)格、砌墻工藝
